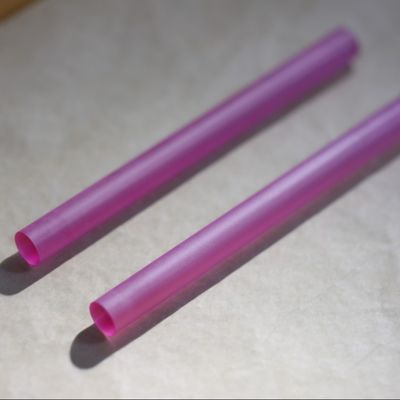

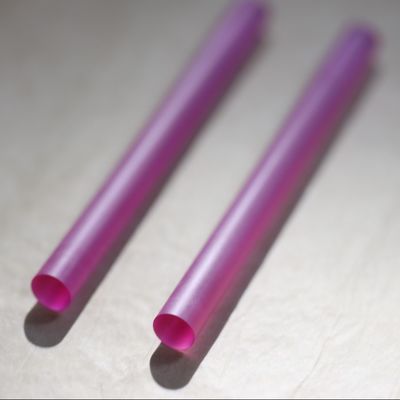

میله های ربای مصنوعی Cr:Al2O3 در عرض 2mm / 4mm Dia10mm / 20mm
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | ZMSH |
پرداخت:
| مقدار حداقل تعداد سفارش: | 5 |
|---|
|
اطلاعات تکمیلی |
|||
| ترکیب مواد: | al₂o₃ با 0.05 ٪ cr₂o₃ دوپ شده است | ویژگی های مکانیکی: | سختی Mohs: 9 |
|---|---|---|---|
| گزینه های پوشش: | پوشش AR/ HR | ساختار کریستالی: | مثلثی (α-al₂o₃) |
| برجسته کردن: | چوب های ربی مصنوعی 4 میلی متری,چوب های ربی مصنوعی 2 میلی متری,میله های مصنوعی یاقوت,2mm Synthetic Ruby Rods,Synthetic Ruby Rods |
||
توضیحات محصول
میله های ربی مصنوعی (Cr:Al2O3) در عرض 2mm / 4mm Dia10mm / 20mm در دسترس است
خلاصه ی چوب لیزری روبی؟
میله لیزری یاقوت یک کریستال استوانه ای است که از یاقوت مصنوعی ساخته شده است، ماده ای که عمدتا از اکسید آلومینیوم (Al2O3) با حدود 0.05٪ تا 0.5٪ یون های کروم (Cr3 +) تشکیل شده است.این یون های کرومیوم مسئول فعالیت لیزر در یاقوت هستندچوب یاقوت به طور معمول به رنگ صورتی یا قرمز ظاهر می شود و شدت رنگ آن به غلظت یون های کروم بستگی دارد.
لیزر یاقوت به عنوان لیزر حالت جامد طبقه بندی می شود، به این معنی که رسانه لیزر آن یک ماده جامد است، در مقابل گاز ها، مایعات یا نیمه هادی ها.یاقوت مورد استفاده در چوب لیزر به صورت مصنوعی ساخته شده است تا پاکیزه و یکنواخت بودن آن تضمین شود، که باعث می شود آن را یک رسانه ایده آل برای تولید نور لیزر.
جدول ویژگی های چوب لیزری Ruby
| مالکیت | مشخصات | واحد/ یادداشت ها |
| ترکیب مواد | Al2O3 با 0.05٪ Cr2O3 تزریق شده است | درصد وزن |
| ساختار کریستالی | تریگونال (α-Al2O3) | گروه فضایی R3c |
| طول موج لیزر | 694.3 nm (خط R1) | خط انتشار اولیه |
| 692.9 nm (خط R2) | خط ثانویه (در دمای پایین) | |
| ابعاد فیزیکی | قطر: 2 تا 10 میلی متر | قابل سفارشی سازی (2mm/4mm نشان داده شده) |
| طول: 10 تا 200 میلی متر | استاندارد (10mm/20mm نشان داده شده) | |
| خواص نوری | شاخص انكسار: 1.763 694nm | شعاع معمولی (نه) |
| ضریب جذب: 0.4-1.2 cm−1 | بستگی به غلظت Cr3+ دارد | |
| خواص حرارتی | رسانایی حرارتی: 40 W/ ((m·K) | 300 هزار |
| گسترش حرارتی: 5×10−6/K (️محور c) | آنیزوتروپ | |
| خواص مکانیکی | سختي موس: 9 | دومين جايگاه بعد از الماس |
| تراکم: 3.98 g/cm3 | ||
| عملکرد لیزر | طول عمر فلورسنت: 3 ms | 300 هزار |
| قطر قطری انتشار: 2.5×10−20 cm2 | برای خط R1 | |
| ضریب لنز حرارتی: 3×10−6 K−1 | مهم برای کار با قدرت بالا | |
| کیفیت سطح | مسطحیت: λ/10 633nm | پولیش لیزری |
| خشکی سطح: <5 Å RMS | فرآوري فوق العاده | |
| گزینه های پوشش | پوشش AR 694nm: R<0.2% | مشخصات معمول |
| پوشش HR 694nm: R> 99.8% | برای آینه های حفره ای لیزر | |
| آستانه خسارت | >500 MW/cm2 | برای پالس های 10ns |
اصل کار چوب های لیزری یاقوت
1جذب انرژی (پمپ کردن)
میله لیزری یاقوت به صورت نوری با استفاده از یک منبع نور با انرژی بالا مانند یک لامپ فلش زینون یا یک لامپ کریپتون "پمپ" می شود. انرژی از لامپ یون های کرومیوم را در داخل کریستال یاقوت تحریک می کند.که الکترون هاشون رو به حالت انرژي بالاتري برسونن.
2انتشار خود به خود
بعد از جذب انرژی، الکترون های تحریک شده در یون های کرومیوم نمی توانند در حالت انرژی بالاتر خود به طور نامحدود باقی بمانند.آزاد کردن فوتون ها در فرآینداین را انتشار خود به خود می نامند.
3انتشار محرک
برخی از فوتون های منتشر شده، الکترون های دیگر را تحریک می کنند تا انرژی خود را به شکل فوتون های اضافی آزاد کنند.و جهتاین فرآیند انتشار تحریک شده نور را در داخل میله ی یاقوت تقویت می کند.
4تقویت نور و صدا
میله لیزری یاقوت بین دو آینه قرار می گیرد که یکی کاملا بازتاب دهنده و دیگری نیمه بازتاب دهنده است. این آینه ها یک حفره نوری رزونانس تشکیل می دهند.فوتون ها از طریق میله ی یاقوت به جلو و عقب پرتاب می کنند.این گذر مجدد نور نور منسجم را از طریق انتشار بیشتر تحریک می کند.
5خروجی لیزر
بخشی از نور تقویت شده از طریق آینه بازتاب بخشی فرار می کند و یک پرتو باریک و شدید از نور لیزر قرمز با طول موج 694.3 نانومتر تولید می کند.
ساختار لیزر Ruby
1. ليزر روبي استند
کریستال ربای استوانه ای به عنوان رسانه لیزر استفاده می شود. ابعاد استاندارد از چند میلی متر تا چند سانتی متر در طول، با قطر معمولا بین 5 تا 15 میلی متر است.
2منبع پمپ
یک لامپ فلش با شدت بالا (مانند یک لامپ زینون) انرژی مورد نیاز برای تحریک یون های کرومیوم در میله ی یاقوت را فراهم می کند.
3حفره نوري
دو آینه در هر دو انتهای میله ی یاقوت قرار داده می شود. یک آینه کاملا بازتاب دهنده است، در حالی که دیگری تا حدودی بازتاب دهنده است، و اجازه می دهد تا پرتو لیزر فرار کند.
4سیستم خنک کننده
از آنجا که فرآیند پمپاژ گرما قابل توجهی را تولید می کند، سیستم خنک کننده اغلب برای جلوگیری از گرم شدن بیش از حد میله ی ربای و سایر اجزای آن ساخته شده است.
مزایایی که از ليزر ربي داراست
1سادگی: طراحی ساده لیزر یاقوت باعث می شود ساخت و کار آن آسان باشد.
2انسجام بالا: پرتوی لیزر منتشر شده دارای انسجام عالی است که آن را برای کاربردهای دقیق مناسب می کند.
3دوام: ماهیت جامد میله ی ی یاقوت، طول عمر طولانی را در شرایط عادی تضمین می کند.
کاربردهای چوب های لیزری روبی
1هولوگرافی: نور منسجم از لیزرهای یاقوت برای ایجاد هولوگرام با کیفیت بالا ایده آل است.
2روش های پزشکی: لیزرهای Ruby برای حذف خالکوبی، درمان های پوستی و سایر روش های پوستی استفاده شده است.
3اندازه گیری فاصله: اندازه گیری فاصله لیزری اولیه برای اندازه گیری دقیق فاصله به لیزرهای یاقوت متکی بود.
4تحقیقات علمی: لیزرهای روبی در آزمایشاتی که نیاز به منابع نور منسجم و تک رنگ دارند، استفاده شده است.
5آموزش: به عنوان یک سیستم لیزری ساده و قابل دسترسی، لیزرهای یاقوت اغلب در نمایش های آموزشی استفاده می شوند.
پرسش و پاسخ
سوال:برای حفظ عملکرد، می بایست میله های لیزری یاقوتی چگونه نگهداری و دستکاری شوند؟
الف:ذخیره سازی:در یک محیط خشک و تاریک (Cr3+ حساس به نور است).
تمیز کردن:از متانول استفاده کنید (از پاک کننده های خیس کننده اجتناب کنید).
نصب:کاهش استرس مکانیکی (فایل نرم ایندیوم که اغلب برای تماس حرارتی استفاده می شود).
منبع پمپ:طیف فلاش را با باند های جذب Cr3+ (400 nm و 550 nm) مطابقت دهید.
ازش دوری کن:قرار گرفتن در معرض اشعه UV مستقیم، اثر انگشت روی چهره های شیک، یا چرخه حرارتی بیش از 200 درجه سانتیگراد.
