8 اینچ GaN-on-Si Epitaxy Wafer 110 111 110 N نوع P نوع سفارشی سازی نیمه هادی RF LED
جزئیات محصول:
| Place of Origin: | China |
| نام تجاری: | ZMSH |
| Model Number: | GaN-on-Si Wafer |
پرداخت:
| زمان تحویل: | 2-4 هفته |
|---|---|
| شرایط پرداخت: | T/T |
|
اطلاعات تکمیلی |
|||
| پولیش شده: | DSP SSP | غلظت مواد مخدر: | غلظت عنصر دوپینگ 1×10^16 - 1×10^18 Cm^-3 |
|---|---|---|---|
| تراکم نقص: | ≤ 500 Cm^-2 | شرایط نگهداری: | محیط ذخیره سازی برای ویفر دمای 20-25 درجه سانتیگراد، رطوبت ≤60٪ |
| تحرک: | ۱۲۰۰ تا ۲۰۰۰ | ضخامت: | ۳۵۰ + ۱۰um |
| صافی: | صافی سطح ویفر ≤0.5 میکرومتر | قطر: | 2-8 اینچ |
| برجسته کردن: | 8 اینچ گان بر روی سی اپیتاکسی,111- گان-در-سی-پیتاکسی وافر,110 GaN-on-Si Epitaxy Wafer,111 GaN-on-Si Epitaxy Wafer,110 GaN-on-Si Epitaxy Wafer |
||
توضیحات محصول
8 اینچ GaN-on-Si Epitaxy Wafer 110 111 110 N-type P-type سفارشی سازی نیمه هادی RF LED
توضیحات وافرهای GaN-on-Si:
وافرهای MMIC GaN-on-Si با قطر 8 اینچ و CMOS Si (بالا، سمت چپ) در مقیاس وافر سه بعدی یکپارچه شده اند. دو وافر با استفاده از تکنیک اتصال اکسید اکسید با دمای پایین روبرو می شوند.زیربنای سیلیکون از وفر سیلیکون بر روی عایق کاملاً با خرد کردن و حک کردن مرطوب انتخابی برای توقف در اکسید دفن شده (BOX) حذف می شود. ویاس به پشت CMOS و به بالای مدارهای GaN به طور جداگانه حک شده و با یک فلز بالا متصل می شوند.ادغام عمودی اندازه تراشه را به حداقل می رساند و فاصله اتصال را برای کاهش زیان و تاخیر کاهش می دهدعلاوه بر رویکرد پیوند اکسید-اکسید، کار در حال انجام است تا توانایی های رویکرد ادغام سه بعدی را با استفاده از اتصال های پیوند ترکیبی گسترش دهد.که امکان اتصال الکتریکی مستقیم بین دو وافر بدون گذرگاه های جداگانه به مدارهای GaN و CMOS را فراهم می کند.
ویژگی های گافن بر روی سی:
یکنواختی بالا
جریان نشت کم
دماهای عملیاتی بالاتر
ویژگی 2DEG عالی
ولتاژ وقفه بالا (600V-1200V)
مقاومت پایین تر روشن شدن
فرکانس های سوئیچ بالاتر
فرکانس های عملیاتی بالاتر (تا 18GHz)
فرآیند سازگار با CMOS برای MMIC های GaN-on-Si
استفاده از زیربنای سی سی 200 میلی متری و ابزارهای CMOS هزینه را کاهش می دهد و بهره وری را افزایش می دهد
ادغام سه بعدی مقیاس Wafer از GaN MMIC ها با CMOS برای افزایش قابلیت ها با افزایش اندازه، وزن و مزایای قدرت
شکل وافرهای GaN-on-Si:
| ماده | نیترید گالیوم بر روی سیلیکون، GaN بر روی سیلیکون |
| فیلم نازک GaN | 0.5μm ± 0.1μm |
| جهت گیری GaN | سطح C (0001) |
| صورت گاي | <1nm، به عنوان بزرگ شده، آماده EPI |
| صورت N | نوع P/B-doped |
| قطب گرایی | صورت گاي |
| نوع رسانایی | بدون مواد مخدر/نوع N |
| تراکم نقص های کلان | <5/cm^2 |
| زیربنای وافرهای سیلیکونی | |
| جهت گیری | <100> |
| نوع رسانایی | نوع N/P-doped یا نوع P/B-doped |
| ابعاد: | 10 × 10 × 0.5mm 2 اینچ 4 اینچ 6 اینچ 8 اینچ |
| مقاومت | 1-5 اوم-سم، 0-10 اوم-سم، <0.005 اوم-سم یا سایر موارد |

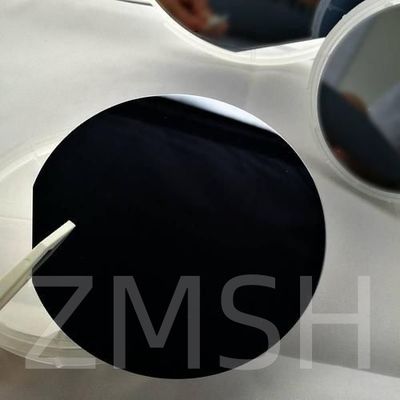

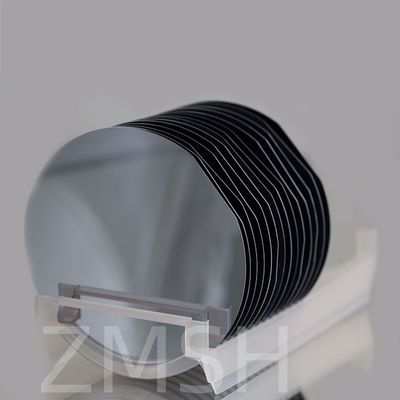

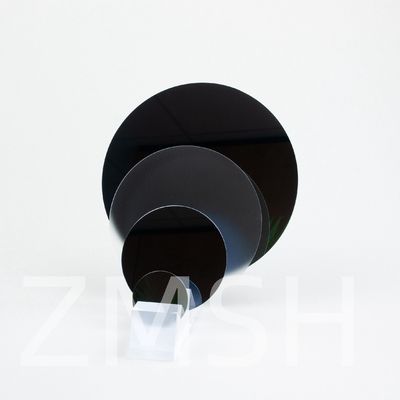

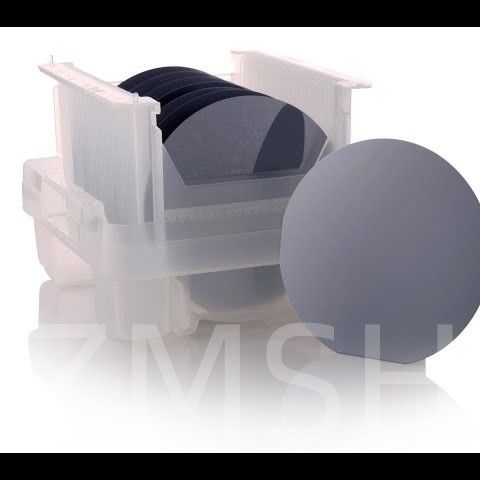

عکس فیزیکی گافن روی سی سی:
استفاده از وافرهای GaN-on-Si:
1نورپردازی: زیربناهای GaN-on-Si در تولید دیودهای تولید کننده نور (LED) با روشنایی بالا برای کاربردهای مختلف مانند نورپردازی عمومی، نورپردازی خودرو،روشنایی پشت پرده برای نمایشگرها، و بیشتر. LED های GaN انرژی کارآمد و طولانی مدت هستند.
2الکترونیک قدرت: زیربناهای GaN-on-Si در تولید دستگاه های الکترونیکی قدرت مانند ترانزیستورهای با تحرک الکترونی بالا (HEMT) و دیود های Schottky استفاده می شوند.این دستگاه ها در منابع برق استفاده می شوند، اینورترها و کنورترها به دلیل کارایی بالا و سرعت سوئیچ سریع آنها.
3ارتباطات بی سیم: زیربناهای GaN-on-Si در توسعه دستگاه های RF با فرکانس بالا و قدرت بالا برای سیستم های ارتباطی بی سیم مانند سیستم های رادار، ارتباطات ماهواره ای،و ایستگاه های پایهدستگاه های RF GaN چگالی و کارایی قدرت بالا را ارائه می دهند.
4خودرو: زیربناهای GaN-on-Si به طور فزاینده ای در صنعت خودرو برای کاربردهایی مانند شارژرهای داخلی، تبدیل کننده های DC-DC و محرک های موتور به دلیل چگالی قدرت بالا استفاده می شود,کارایی و قابلیت اطمینان.
5انرژی خورشیدی: زیربناهای GaN-on-Si را می توان در تولید سلول های خورشیدی استفاده کرد.که بهره وری بالا و مقاومت در برابر آسیب تابش می تواند برای کاربردهای فضایی و فتوولتائیک متمرکز سودمند باشد..
6سنسورها: زیرپوش های GaN-on-Si را می توان در توسعه سنسورها برای کاربردهای مختلف از جمله سنسورهای گاز، سنسورهای UV و سنسورهای فشار استفاده کرد.به دلیل حساسیت و ثبات بالایی که دارند.
7زیست پزشکی: زیربناهای GaN-on-Si دارای کاربردهای بالقوه در دستگاه های زیست پزشکی برای سنجش، تصویربرداری و درمان به دلیل سازگاری زیست شناختی، ثبات،و توانایی کار در محیط های خشن.
8الکترونیک مصرفی: زیربناهای GaN-on-Si در الکترونیک مصرفی برای کاربردهای مختلف مانند شارژ بی سیم، آداپتورهای برق،و مدارهای فرکانس بالا به دلیل کارایی بالا و اندازه فشرده آنها.
تصویر کاربرد گافن بر روی سی:
سوالات متداول:
1.س: فرآیند GaN بر روی سیلیکون چیست؟
A: تکنولوژی انباشت سه بعدی. پس از جدا شدن، وافر اهدا کننده سیلیکون در امتداد یک سطح کریستالی ضعیف شکاف می گیرد و در نتیجه یک لایه نازک از مواد کانال سیلیکون را بر روی وافر GaN باقی می گذارد.این کانال سیلیکونی سپس به ترانزیستورهای سیلیکونی PMOS در وفر GaN پردازش می شود.
2.س: مزایایی که گالیوم نیترید نسبت به سیلیکون دارد چیست؟
ج: نترید گالیوم (GaN) یک نیمه هادی بسیار سخت، مکانیکی پایدار، دوگانه III/V است.رسانایی حرارتی بالاتر و مقاومت پایین تر، دستگاه های قدرت مبتنی بر GaN به طور قابل توجهی از دستگاه های مبتنی بر سیلیکون برتر هستند.
